IIJ水管理プラットフォーム for 水田 LP-01-L - 圧力式水位センサー
提供元：株式会社インターネットイニシアティブ
特長
- センサーボックスを水中に投入し水位を測定
- 水田用水位センサーの技術を応用したもので、用水路の水位を60cmまたは400cmまで測定
機能仕様・諸元
| 製品種 | LP-01-L（60） | LP-01-L（400） |
|---|---|---|
| 水位測定方式 | 水圧検知 | |
| 水位測定範囲 | 0～600mm（誤差±10mm程度、データ送信2分前から3回計測した平均値） | 0～4,000mm（誤差±100mm程度、データ送信2分前から3回計測した平均値） |
| 水温測定範囲 | 5℃～45℃（電池などの稼働条件を考慮した保証測定範囲。測定可能範囲は-55℃～125℃） | |
| ケーブル長さ | 約4m ※ 延長可能 | 約8m ※ 延長可能 |
| 送信タイミング |
端末起動時に初回送信し、その後は送信周期で送信 スイッチ単押によるテスト送信 |
|
| 送信データ | 水位、水温、バッテリ電圧、端末種別、ステータス、ほか | |
| 受信データ | 送信周期、再送回数、Boost閾値、Boost周期、ほか | |
| 送信周期 |
初期値：15分または30分 遠隔指定で3分～1,440分（24時間）まで設定可能 |
|
| Boostモード | 指定水位以上で送信周期を切替 | |
| 対応周波数 |
926.6MHz～928.0MHz （200KHz刻みで8chをランダムに使用） |
|
| 通信プロトコル | LoRaWAN®（v1.0.2準拠） | |
| LoRaWAN®通信クラス | ClassA | |
| アクティベーション方式 | ABP | |
| データレート（SF値） | DR2（SF10） | |
| 電源 | 単三乾電池 4本（Panasonic EVOLTA推奨） | |
| 動作電圧 | 4.0～6.2V | |
| 電池持続時間 | 6ヵ月以上（送信50回/日での連続使用時） | |
| 再送機能 | あり（初期値0回 再送なし） | |
| 寸法（mm） |
80×85×250mm（通信ボックス） 50×30×48mm（センサーボックス） ※ 突起除く |
|
- 電池持続時間は理論値であり、かつ使用されている環境条件（温度、湿度）やデータ再送の頻度により変動する値です。そのため、使用可能時間を保証するものではありません。
- 動作環境において結露なきこと
適用ユースケース
ため池や水利施設の水位監視

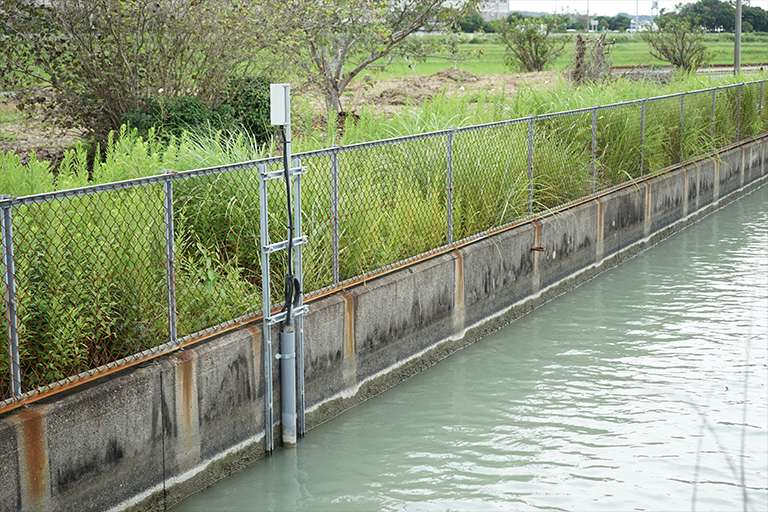

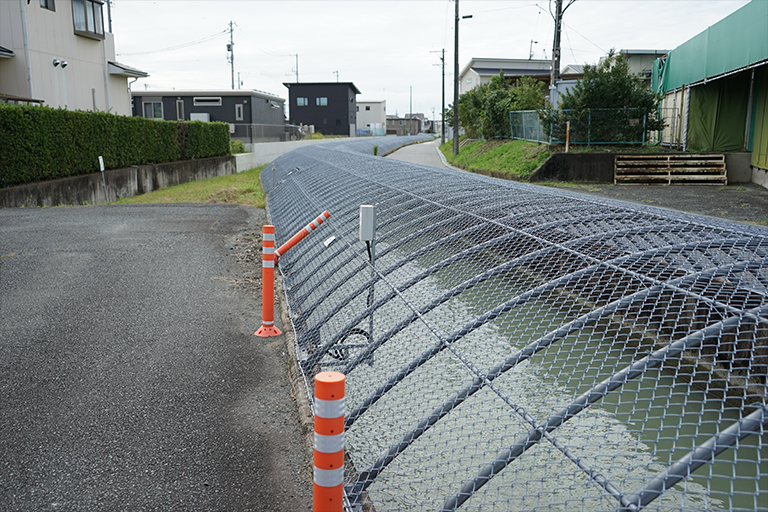

設置イメージ
